Equipos para arriendo:
- Un (1) equipo de pruebas Hexafásico OMICRON modelo CMC 356 con Test Universe versión “Enhanced”
- Un (1) equipo de sincronización CMGPS 588.
Días de arriendo y horarios:
- De lunes a viernes de 8:00 a 18:00 hrs para retiro y entrega de los equipos.
Información técnica e imágenes de referencia de los equipos para arriendo:

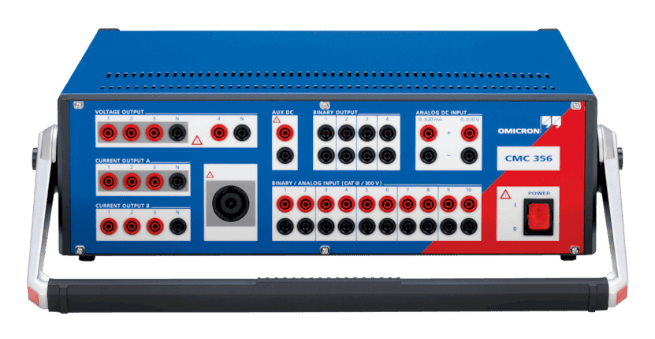

- Equipo de pruebas OMICRON CMC 356.
La unidad CMC 356 es la solución universal para probar todas las generaciones y tipos de relés de protección. Sus seis potentes fuentes de corriente (modo trifásico: hasta 64 A / 860 VA por canal) con un gran rango dinámico, permiten probar hasta los relés electromecánicos de alta carga con una demanda de potencia muy alta.
La unidad CMC 356 es la opción ideal para aplicaciones que requieren la más alta versatilidad, amplitud y potencia. Los ingenieros y técnicos de puesta en servicio aprecian especialmente su capacidad de realizar comprobaciones de cableado y plausibilidad de los transformadores de corriente, mediante la inyección primaria de altas corrientes desde el equipo de prueba.
Capacidad funcional del equipo, versión Enhanced:
OMICRON Control Center | Herramienta de automatización, plan de pruebas orientado a documento, plantilla y formulario de informe |
QuickCMC | Prácticas pruebas manuales en el entorno de Test Universe |
State Sequencer | Determinación de los tiempos de funcionamiento y las relaciones lógicas de tiempo mediante secuencias de estados |
TransPlay | Reproducción de archivos COMTRADE y grabación del estado de entradas binarias |
Harmonics | Generación de señales con armónicos superpuestos |
CB Configuration | Módulo para configurar la simulación del IP |
Ramping | Determinación de los umbrales de magnitud, fase y frecuencia mediante definiciones de rampas |
Pulse Ramping | Determinación de los umbrales de magnitud, fase y frecuencia mediante definiciones de rampas |
Overcurrent | Pruebas automáticas de características de sobrecorriente de secuencia negativa/positiva/homopolar |
Distance | Evaluación de los elementos de impedancia mediante definiciones de disparo simple en el plano de impedancia Z |
Advanced Distance | Evaluación de elementos de impedancia utilizando modos de pruebas automáticas |
VI Starting | Prueba de la función de arranque de sobrecorriente dependiente de tensión de los relés de distancia |
Autoreclosure | Prueba de la función de recierre automático con un modelo de falla integrado |
Single-Phase Differential | Pruebas monofásicas de la característica de operación y el bloqueo por corriente de magnetización |
Advanced Differential | Pruebas completas de relés diferenciales trifásicos (cuatro módulos) |
Annunciation Checker | Verificación de la disposición y el cableado correcto de los dispositivos de protección |
Power | Pruebas con visualización y evaluación en el plano P-Q (básicas) |
Advanced Power | Pruebas con visualización y evaluación en el plano P-Q (ampliadas) |
Advanced TransPlay | Reproducción y procesamiento de archivos COMTRADE, PL4 o CSV |
Transient Ground Fault | Simulación de fallas a tierra en redes aisladas o compensadas |
Synchronizer | Prueba automática de dispositivos de sincronización y relés de comprobación de sincronización |
Aplicación CMControl P | Comprobación manual rápida y sencilla de los dispositivos de protección y medición |
RelaySimTest | Pruebas de protección basadas en el sistema mediante la simulación de eventos realistas de los sistemas eléctricos |
CM Engine | Interfaz de programación para controlar equipos de prueba CMC con software específico del usuario |
ADMO light | Gestión de activos y mantenimiento de sistemas de protección |
- Equipo de sincronización CMGPS 588.

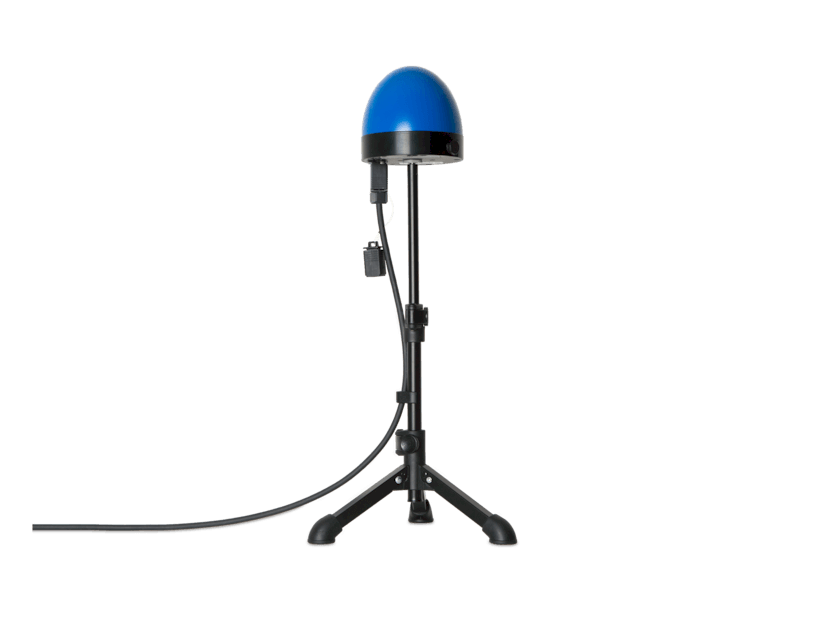

Imagen de referencia equipo CMGPS 588.
La unidad de sincronización CMGPS 588 es una referencia de tiempo controlada por GPS integrada en la antena. Está optimizada para su uso en exteriores y funciona como un reloj patrón (grandmaster clock) PTP según IEEE 1588-2008 / IEEE C37.238-2011 Power Profile.
La unidad CMGPS 588 queda automáticamente lista para funcionar poco después de conectarse a la alimentación eléctrica a través de Power over Ethernet (PoE). La distancia entre la unidad CMGPS 588 y la unidad de prueba puede ampliarse a un máximo de 95 m utilizando cables alargadores (un cable Ethernet de 15 m y dos carretes de cable Ethernet alargador de 40 m).
Podrá usarse la unidad CMGPS 588 para sincronizar una base temporal de un equipo de prueba de OMICRON:
- Controlar un equipo de prueba de OMICRON en un punto temporal predeterminado (activando el punto de inicio de un proceso de pruebas), o bien sincronizar el punto de inicio de un proceso de prueba de dos o más equipos de prueba OMICRON.
- Captura exacta de los datos de marca de tiempo por parte del equipo de prueba OMICRON
- Equipos de prueba compatibles: ARCO 400, CMC 356, CMC 256plus, CMC 430 y CMC 353 con NET-1B, NET-1C o NET-2, DANEO.
